미쯔비시 PLC 고장 진단 및 수리방법 (기초)

간단한 미쯔비시 PLC 고장 진단 및 수리방법에 대해 알아 봅시다

베터리 없음

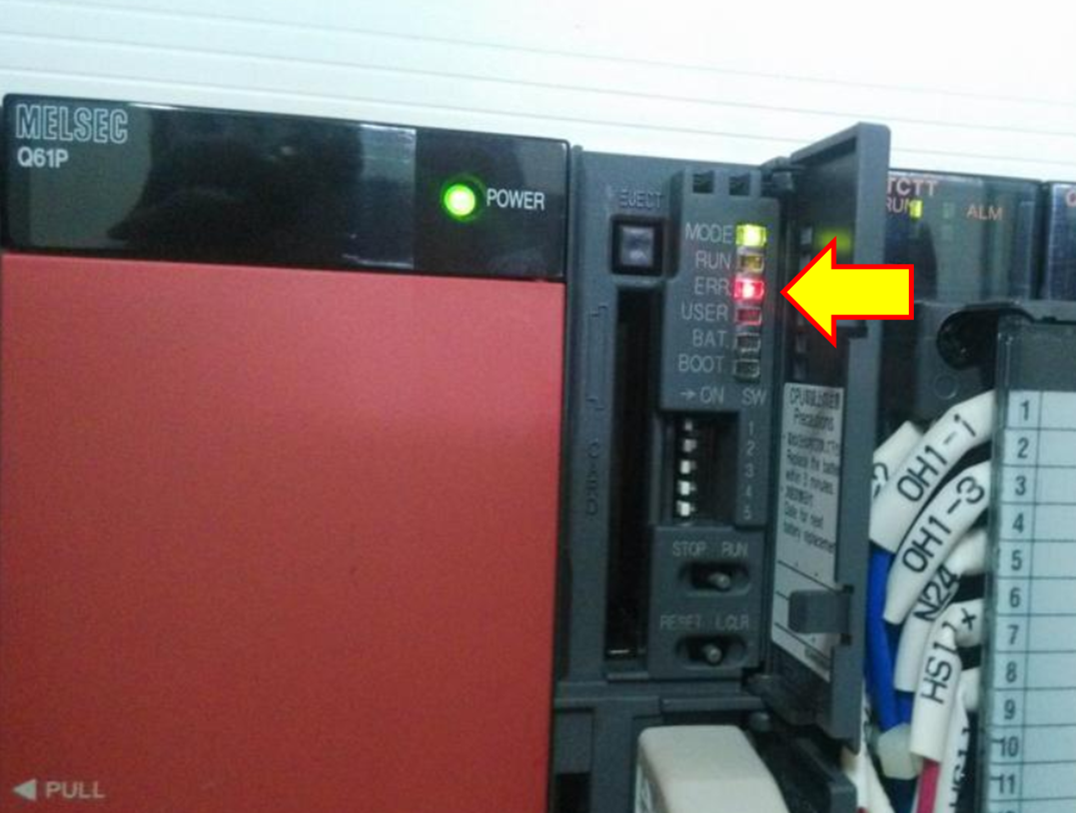

 첫 번째 고장 사례는 배터리 소모로 인한 데이터 소멸입니다. 아래 사진과 같이 CPU 아래에 전용 베터리가 있습니다. 미쯔비시 PLC 베터리는 인터넷에 약 7천원 이면 구매 가능합니다. 보통 수명은 5년 이나 3년 주기로 교체 해주는 것을 추천드립니다.

 주의 사항 베터리를 빼면 데이터가 모두 지워지기 때문에 배터리 교체전 반드시 프로그램을 백업하고 교체하셔야 합니다.





미쯔비시 PLC 배터리 교체 방법

정기적인 프로그램 백업

 정비용 노트북을 준비하여 프로그램은 1년에 1회 씩 백업을 해 두세요. 백업 파일은 용량이 크지 않아 노트북 내 저장보다는 회사내 써버나 클라우드에 저장하시는 걸 추천드립니다.



 과거에는 SD카드나 외부 저장매체를 이용하여 프로그램을 백업했는데 요즘은 노트북으로 연결하여 백업이 가능합니다.



 데이터가 사라지면 즉시 동일한 프로그램 을 작성할 수 있도록 백업을 보관하십시오. 여기에서 자주 발생하는 문제입니다만, 「 도입 초기의 데이터를 백업을 해 두었지만 프로그램 을 수정, 수정 후의 백업을 취해 두지 않았다」 케이스입니다. 이렇게하면 백업을 유지해도 의미가 없으므로 항상 최신 백업 데이터를 사용하는 것이 중요합니다. 드물지만 배터리는 문제없이도 날 갑자기 데이터가 소멸되는 경우도 있습니다. 이를 예측하는 것은 불가능하므로 백업 데이터를 가져 오는 것이 매우ㅋ 중요 합니다.





프로그램 변경 내용 기록관리 Rev 업데이트

 셋업하고 프로그램 변경 부분에 대해서는 관리가 이루어 지지 않습니다. 나중에 담당자가 바뀌면 Rev 관리가 없어 고장 조치에 오랜 시간을 소요합니다. PLC 프로그램 업데이트 후 변경 회로도를 인쇄하여 변경 부분은 형광팬으로 표시 하고 판낼내에는 네임펜으로 꼭 기록 해주세요.



내부 릴레이 고장

 다음 고장 사례는 PLC 내부 릴레이의 고장입니다. 내부 릴레이의 고장으로 인해 출력(Y)이 올바르게 출력되지 않는 현상입니다. 이것은 몇 가지 패턴 이 있지만 가장 어려운 것은 "시퀀서의 출력 램프가 켜져 있고 출력하고 있어야 하지만 출력하지 않는" 경우입니다.



 이 경우 고장을 발견하기가 어렵습니다. 출력 램프는 점등하고 있습니다만, GX WORKS 등, 전용의 소프트로 모니터 하면, 출력되고 있지 않기 때문에, 거기서 처음으로 고장 원인을 깨닫게 된다고 생각합니다. PLC 내부 릴레이의 고장을 방지하려면,시퀀서 본체의 내부 릴레이와는 별도로 외부에 릴레이를 사용해야 합니다. 내부 릴레이의 접점 불량은 "절대로 방지"라고 할 수 없기 때문에 "접점의 수명을 오래 유지시키는" 대처 밖에 없습니다.

 출력이 1~100을 쓴다면 30개 단위로 끊어서 관리해 주세요. 출력카드 아래는 예비 스패어로 꼭 남겨두셔야 설비 유지 보수를 쉽게 할 수 있습니다.



입력고장

 세 번째 고장 사례는 입력 고장입니다. 입력 신호 (X)가 들어가지 않게 되어 기계를 동작시킬 수 없게 됩니다. 원인으로서는, 경년 열화에 의한 접점 불량이 주로 생각됩니다. 이곳은 예방할 수 없으므로 발생하면 다른 입력으로 바꾸거나 시퀀서 본체를 교환해 봅니다.



전원문제

 네 번째는의 고장 사례는 전원이 켜지지 않는 고장입니다. 시퀀서에 전원 공급은 확실히 오고 있지만, 입력 출력 모두 램프가 점등하지 않게 되어, 동작 할 수 없게 됩니다. 이는 배터리 수명 , 노화 및 설치 환경으로 인한 것 입니다. 전원이 켜지지 않는 고장을 막기 위해서는 설치 환경을 정비하는 것이 중요합니다.



 설치 환경 은 전원 공급이 정상적인지 여부 입니다. 시퀀서의 전원이 DC24V로 동작하는 것에 AC100V나 200V의 전압 이 걸린다고 하면 시퀀서는 곧 망가져 버립니다. 시퀀서에만 한정되지 않지만 AC200V or 100V의 전압을 파워 서플라이 또는 다운 트랜스를 사용하여 DC24V로 변환하는 경우는 파워 서플라이 또는 다운 트랜스와 기기( 시퀀서 등) 사이에 CP(서킷 프로텍터) )와 같은 전기 장비 보호용 차단기를 설치 하십시오.



 CP를 사용하면 이상 전압을 시퀀서에 가하는 것을 막을 수 있습니다. 이상의 4개가 미쓰비시 시퀀서에 있어서의 고장 사례입니다. 자주 일어나는 고장이므로 기억해 두면 막상할 때 도움이 된다고 생각합니다. 고장은 사전에 막을 수 있는 것도 있고, 경년 열화에 의해 언젠가는 반드시 일어나 버리는 것도 있습니다. 언젠가는 반드시 일어나는 고장도 대책에 따라 시퀀서의 수명을 크게 늘릴 수 있습니다.
